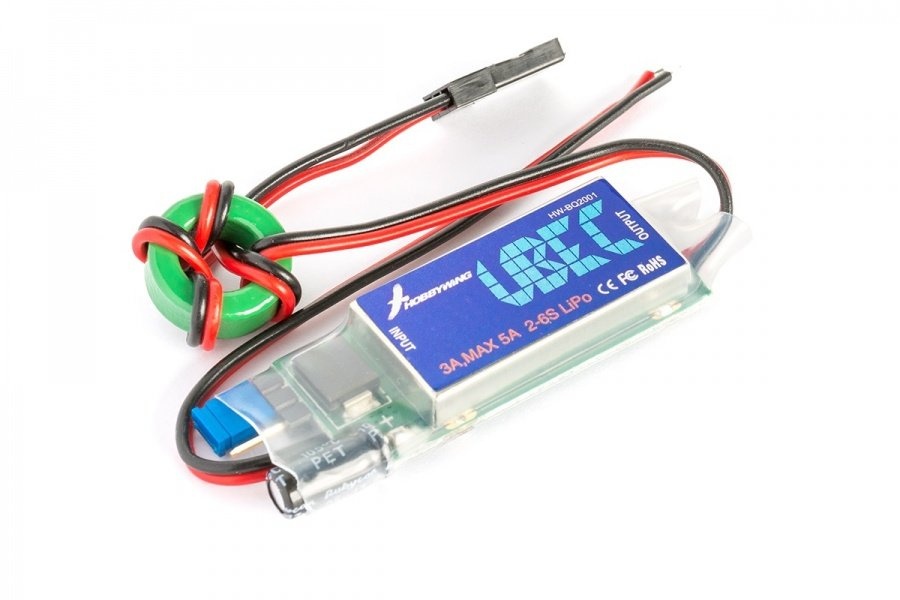

(HW86010010) UBEC 3A 2-6S LiPo stabilizátor napětí

UBEC 3 A je spínaný stejnosměrný stabilizátor napájení; napájí se z 2-6S LiPo akumulátoru, vstupní napětí sníží na úroveň vhodnou pro napájení přijímačů a palubní elektroniky RC modelů a výstupní napětí stabilizuje na nastavené hodnotě (5,0 nebo 6,0 V). Zatížitelnost UBEC je 3 A trvale, 5 A špičkově. Díky tomu je vhodný pro menší RC vrtulníky, multikoptéry, auta, lodě nebo modely letadel.

• Používá pokročilý čip stejnosměrného sestupného měniče s ochranou vůči proudovému a tepelnému přetížení pracující s účinností blížící se 90%.
• Malé rozměry a nízká hmotnost pro jednoduché použití a instalaci.
• 2 volitelná výstupní napětí (pomocí zkratovací propojky) vhodná pro všechny druhy přijímačů, gyroskopů, serv atd.
• Indikační LED signalizující provozní stav UBEC.
• Ochrana proti přepólování napájecího napětí. Pokud UBEC zapojíte s opačnou polaritou napájecího napětí, UBEC nebude pracovat, ale nedojde k jeho zničení z tohoto důvodu. Jediné, co musíte udělat, je zapojit jej se správnou polaritou.
• Kovový kryt elektroniky a feritový kroužek na výstupním kabelu pro potlačení elektromagnetického vyzařování.

Porovnání lineárního BEC a spínaného BEC:

• Při napájení z lithiového akumulátoru s více než 3 články má spínaný BEC mnohem vyšší účinnost než lineární BEC.
• Tradiční lineární BEC: např. 4 S LiPo akumulátor má jmenovité napětí 14,8 V; aby na výstupu BEC s napětím 5 V byl proud 1 A, odběr BEC bude přinejmenším 1 A, takže příkon BEC bude 14,8 V x 1 A = 14,8 W. Ale z tohoto využijeme pouze 5 V x 1 A = 5 W, takže účinnost lineárního BEC je pouze 5 W/ 14,8 W = 33,8%, zbytek (14,8 W – 5 W = 9,8 W) se bez užitku přemění na teplo, které způsobí silné zahřátí BEC.
• Spínaný BEC za stejných podmínek bude pro zajištění proudu 1 A na 5 V výstupu odebírat pouze 0,38 A (skutečná naměřená hodnota), takže příkon BEC je 14,8 V x 0,38 A = 5,6 A a účinnost BEC je 5 W/5,6 W = 89,3%.

Používání UBEC:

• Model s elektrickým pohonem s OPTO regulátorem: UBEC připojte přímo na výstupy pohonného akumulátoru a výstupní konektor UBEC zapojte do zásuvky pro baterie (nebo do jiné volné servozásuvky) na přijímači.
• Model s elektrickým pohonem s regulátorem s vestavěným stabilizátorem napájení (BEC): Před připojením UBEC musíte odpojit červený vodič (+) v servokablíku regulátoru, abyste vyřadili z funkce vestavěný BEC. Jinak je zapojení UBEC stejné jako v případě OPTO regulátoru.
• Model se spalovacím motorem nebo větroň: UBEC připojte přímo na výstupy napájecího akumulátoru a výstupní konektor UBEC zapojte do zásuvky pro baterie (nebo do jiné volné servozásuvky) na přijímači.

Tip: Pro omezení možného rušení UBEC v modelu umístěte ve vzdálenosti nejméně 5 cm od přijímače.
