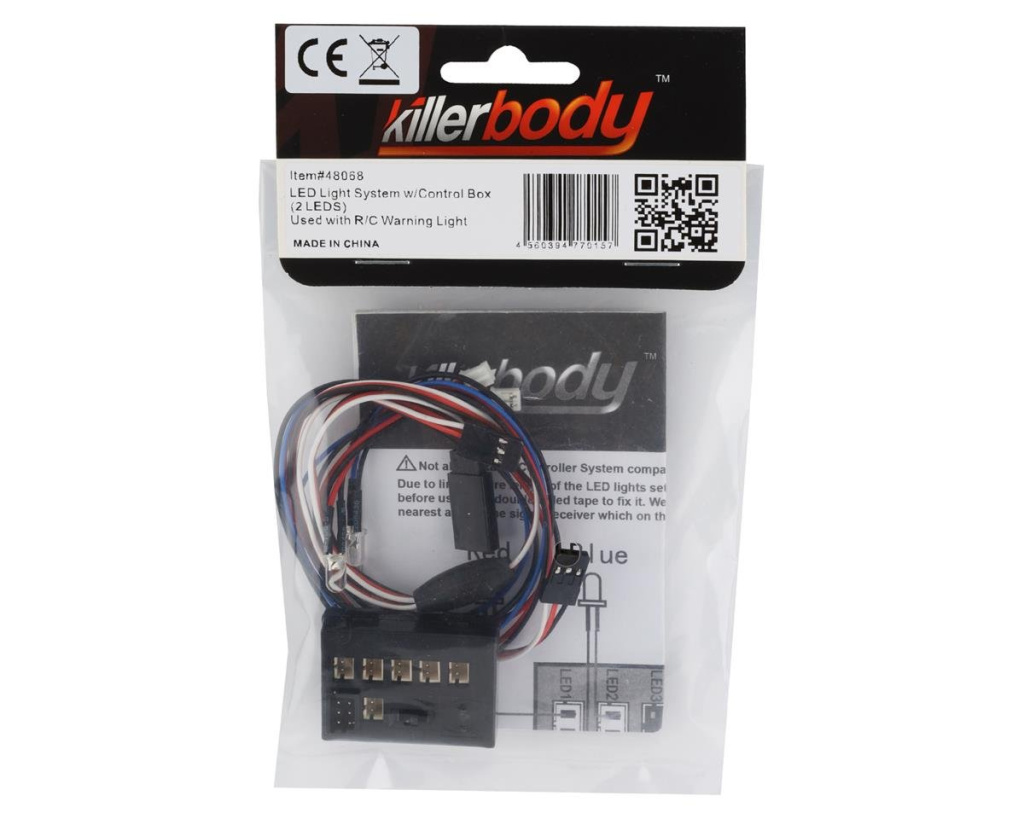

(KB48068) Světelný set (2 LED diody)

Světelná jednotka s mnoha funkcemi, 5mm LED diody.

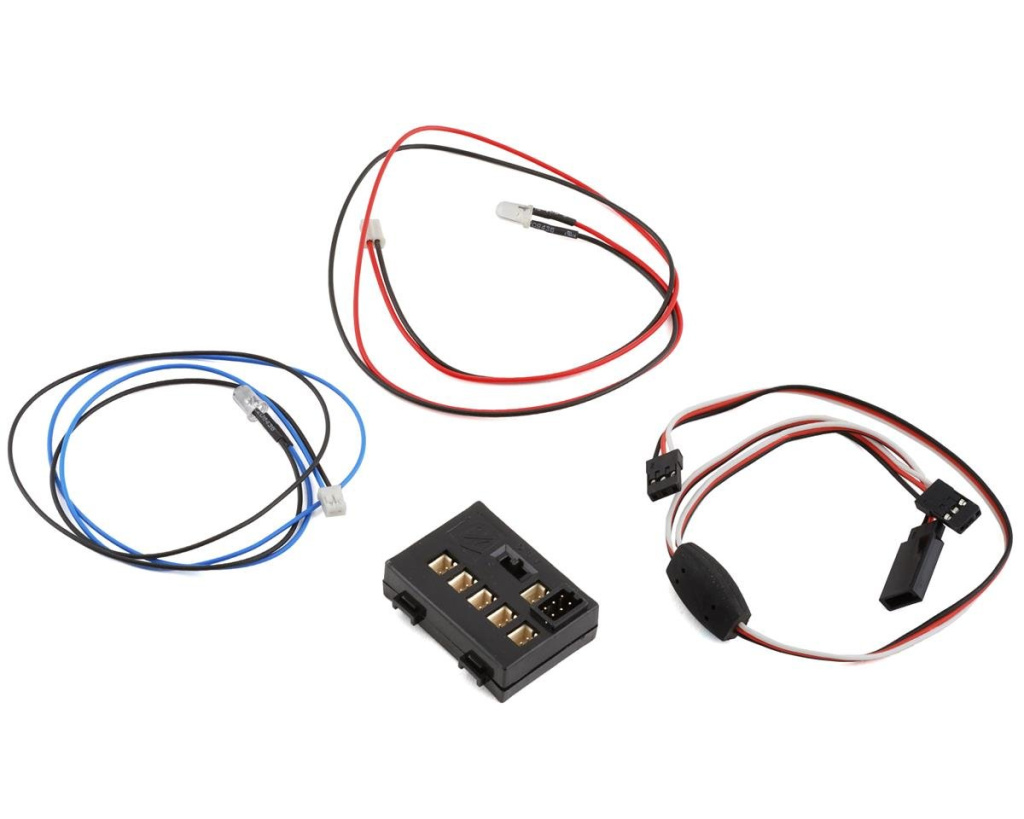

Set obsahuje:
- červenou a modrou LED diodu
- 1 V-kabel
- světelnou jednotku
- český návod

Upozornění:
- lze dokoupit diody jiných barev a velikostí
- po dokoupení dalších LED diod a V-kabelu (V-kabel Futaba, u kterého je nutno nahradit jednu se samic za samce) lze využívat i další schémata (např. koncová světla, blinkry apod.)

Popis funkcí řídicí jednotky:

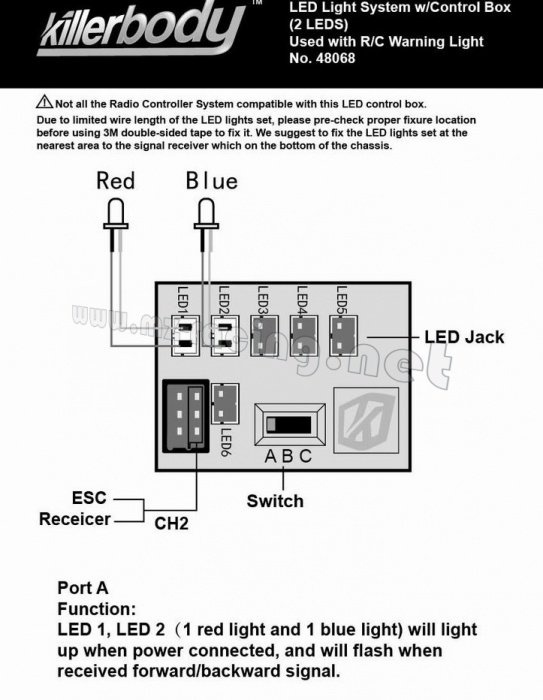

Řídící jednotka je osazena 6 výstupy pro LED diody. K dispozici jsou 3 režimy: A, B a C, které se volí pomocí posuvného přepínače na řídící jednotce. Po připojení napájecího napětí všechny LED blikají. Jakmile dojde ke změně výchylky na kanálu plynu či řízení, LED blikat přestanou a budou fungovat dle tabulky níže. Po 15 sekundách nečinnosti se opětovně LED rozblikají.

Schema A:
LED 1 - Brzdění/Zpátečka: svítí plnou intenzitou
          - Neutrál/Vpřed: svítí menší intenzitou
LED 2 - Vpřed: svítí plnou intenzitou
          - Neutrál/Brzdění/Zpátečka: svítí menší intenzitou
LED 3 - Při zatočení doleva bliká
LED 4 - Při zatočení doprava bliká
LED 5 - Trvale svítí
LED 6 - Trvale svítí

Schema B:
LED 1+2 - Brzdění/Zpátečka: svítí plnou intenzitou
               - Neutrál/Vpřed: svítí menší intenzitou
LED 3+4 - Vpřed: svítí plnou intenzitou
               - Neutrál/Brzdění/Zpátečka: svítí menší intenzitou
LED 5 - Při zatočení doprava bliká
LED 6 - Při zatočení doleva bliká

Schema C: Všechny LED trvale blikají
